地磅遠程計量系統的設計

隨著鋼鐵企業的產能不斷增減，衡器利用率較低、人力資源不足等問題日趨嚴重，設計實施地磅遠程計量系統成為企業為提高計量效率的一種解決方案。本文對地磅遠程計量系統進行分析設計，針對作弊問題采取有效杜絕手段，為鋼鐵企業及離散型制造業打造出全新的計量操作和管理模式。
1.計量系統現狀分析
隨著鋼鐵企業的產能不斷增減，物資計量量越來越大，衡器利用率較低、人力資源不足、計量員老齡化問題日趨嚴重，同時原料物資的緊缺，導致企業現有管理模式不能滿足企業精細化管理的要求，需要大量準確的基礎數據和相關信息作支撐。實施汽車衡遠程計量系統，提高計量的準確、可靠、高效，逐漸成為企業為提高計量效率、堵住計量中人為誤差及人為作弊等漏洞、降低企業管理成本及資源損耗的一種解決方案。
2.系統架構設計

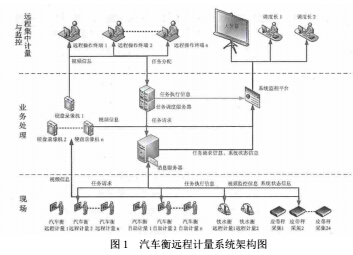

地磅遠程計量系統分為業務終端、視頻監控系統、遠程操作平臺、系統監控平臺四部分，系統架構圖如圖 1 所示.

3.系統功能結構設計
（1）IC 卡管理。IC 卡在計量系統中起著數據復線的重要作用， IC 卡為業務操作帶來方便的同時，也存在著數據安全的隱患，保證 IC 卡的數據安全將非常重要。在 IC 卡發放前，系統統一進行初始化，從而保證數據安全。在進行 IC 卡分發時，可以由制卡中心統一發放，或者采取分級的方式。當 IC 掛失時，系統自動將其卡號列入黑名單，不能再進行相關的業務操作。若發現，系統將直接報警。
（2）遠程一對多計量。通過地磅遠程計量系統，計量員可以在衡器車輛處于上下秤的狀況下，同步進行其他的業務操作，有效地整合了資源，改變了原有的一對一業務模式，提高整體計量效率，計量人員減少一半。計量員可在電視墻和遠程計量座席操作界面中直接通過視頻監控到現場。
（3）視頻錄像拍照。系統不分晝夜地對地磅現場進行監控錄像，為了避免網絡終端出現錄像無法保存的問題，監控采集的數據統一存放在現場的硬盤錄像機中。在進行計量重量確定時，系統會同步記錄采樣現場情況，如司機、車牌信息、衡器、票據信息等，與測出的重量數據一起合成輸出照片，從而有效地防止作弊。計量錄像和照片可通過計量記錄進行查詢。
（4）無中斷計量。遠程計量系統是依靠穩定的網絡，但是由于鋼鐵企業復雜的現場環境，經常造成網絡的中斷，網絡中斷應該不影響物流才可以。本系統除遠程計量程序外，裝載一套現場操作的計量程序，當網絡長期中斷，派維護人員或計量員到現場進行計量，計量員可以使用計量終端機后面的顯示器和鍵盤鼠標進行業務操作，程序的業務處理功能與遠程操作端一樣。當網絡恢復正常后，系統會發出提示信息，詢問計量員是否進行本地上傳，從而保證了系統的數據同步。
（5）計量終端實時監控。由于遠程計量現場無人值守，對計量系統的實時監控尤其重要，以便計量員與維護人員能夠及時掌握現場設備的狀態。計量監控對終端的工作情況進行實時地監測檢查，包括各種設備的運行狀況信息，如打印機、網絡、衡器重量等。若發現打印機紙張數量不夠、設備故障、網絡中斷等異常情況，系統自動報警，通知計量員和維護人員。
（6）重量曲線智能判斷。系統自動記錄整個計量過程中衡器的重量變化情況，生成相應的重量曲線。根據曲線形態，智能分析有無違規操作。例如，當衡器波形突然間升高或下降，系統鎖定不允許進行計量，并向計量員進行報警，防止干擾器對衡器操縱；當司機忘記計量時，查看某一時刻的重量變化曲線，確定車輛重量；只有當衡器重量在正常刻度內波動時，系統才允許計量等。
（7）車位停放自動判斷。通過衡器兩端的紅外對射柵欄自動判斷車輛是否正確停放，當車輛壓秤時，系統將提示計量員進行檢查，通過視頻監控畫面查看是否是車壓秤還是車體較長。
（8）有權限的數據報表查詢。計量系統提供了多種數據報表，如計量明細報表、計量匯總報表等，各種報表可通過多條件、多統計分組進行查詢。根據不同分廠用戶的權限查看，沒有權限的人是無法進行報表查看的。
4.設計中需要注意的問題
地磅遠程計量作弊現象層出不窮，隨著信息技術的發展，采取的方式各種各樣。本系統采用多種防作弊手段，以保證杜絕計量作弊和異常情況有據可查：（1）系統視頻錄像拍照功能保證了錄像數據的真實、完整性，每個衡器能夠存儲一個多月的錄像；（2）現場取樣拍照與測量的重量數據一起合成生成照片，保存至服務器以供進行查詢；（3）皮重變化曲線，可查詢車輛的皮重歷次重量，并根據變化自動繪制變化的曲線圖；（4）通過紅外對射進行車位停放判斷，防止壓秤作弊；（5）重量波形智能判斷，只允許在正常刻度內波動，曲線形態異常時禁止計量，并向計量員進行報警提示（6）計量記錄修改系統自動記錄，修改痕跡可查，并且自動對比修改內容；（7）異常車輛照片與錄像單獨保存。
5.結束語
地磅遠程計量系統具有全程信息監控、全流程業務貫穿、全方位防作弊設計、無中斷物流等特點，為鋼鐵企業及離散型制造業了打造出全新的計量操作和管理模式。
